1、步骤一:I/O通道的设定。(使用CF卡时设置为4)
选择“MDI”模式,按【OFS SET】功能键,选择[设定]软键,出现如下画面,将“I/O通道”参数设为“4”。或通过设定参数NO.20也可以。

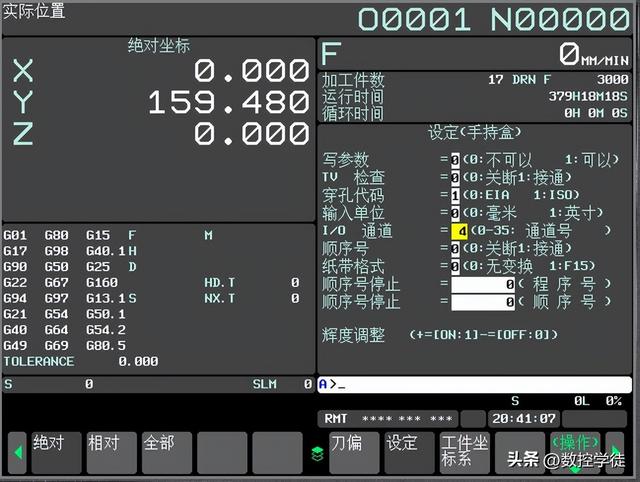

设定I/O通道,本例中设4表示使用CF卡
2、步骤二:进行DNC设定
①机床选“DNC”模式,在CNC状态显示栏显示“RMT”表示为DNC运行模式。

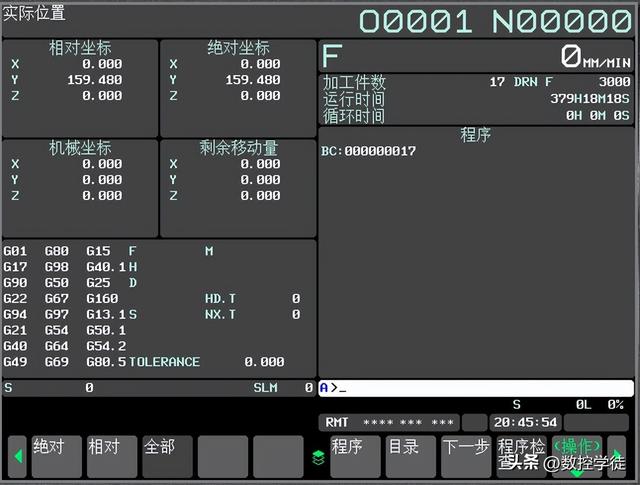

状态显示栏显示“RMT”
②按【PROG】程序功能键→按[目录]软键→按[操作]软键→按[设备选择]软键→按下[存储卡]软键,进入CF卡目录画面。

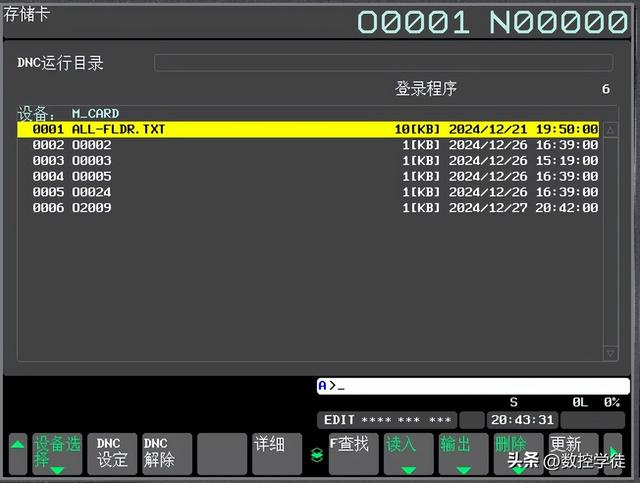

CF卡目录画面
②移动光标,选择需要运行的加工程序; 例如我们选择O2009程序,光标移动到O2009上,按按[DNC设定]软键,程序前面标记字母D,且DNC运行目录显示为程序O2009。这就完成了DNC的设定。

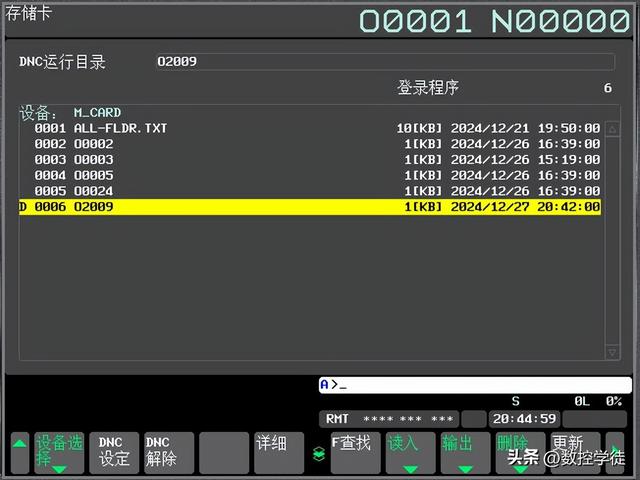

DNC设定完成画面
3、步骤三:运行加工程序
①按【PROG】功能键→按[程序检查]软键,可以同时显示坐标和程序,方便我们监控。同时为安全操作,我们可以将操作面板上的倍率开关拧到0位置。

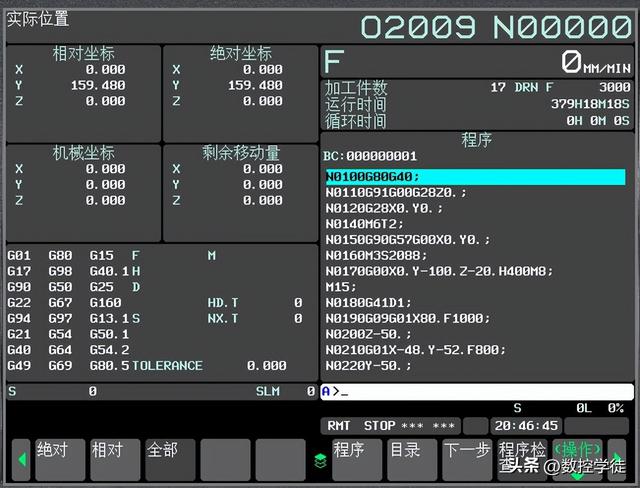

程序检查画面
②按下操作面板上的循环启动键按钮,同时打开倍率开关,就可以运行加工程序O2009了。
DNC 程序运行画面
注意:除CF卡外还可以使用RS232、以太网的方式进行DNC加工。
