下面来给大家分享一下用UG软件是如何来绘制日本忍者常用的忍者飞镖，可不是苦无哦，有兴趣的朋友可以跟小编一起做一做呢~

绘制成型的样子

那接下来我们就开始进行绘制吧：

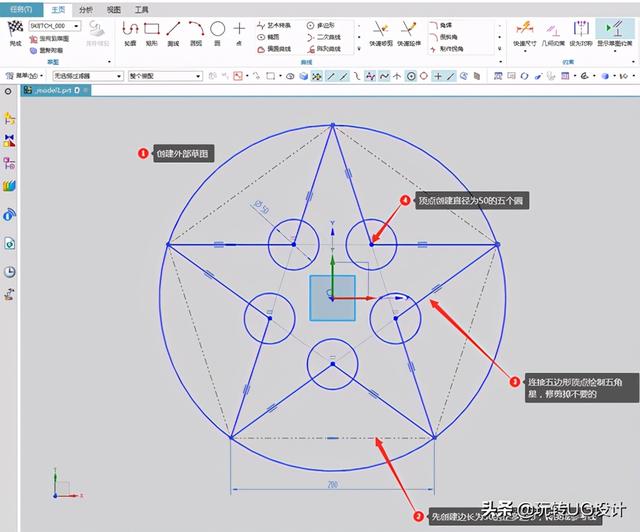

第1步：创建外部草图，先创建一个边长为200的正多边形，转换成参考线，连接五边形的顶点绘制五角星，修剪掉不要的，如图所示：

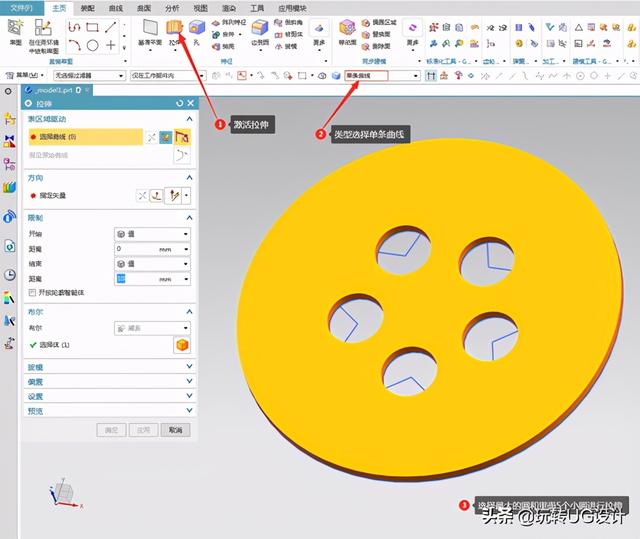

第2步：点击拉伸，类型选择单条曲线，选中最大的圆和五个小圆进行拉伸

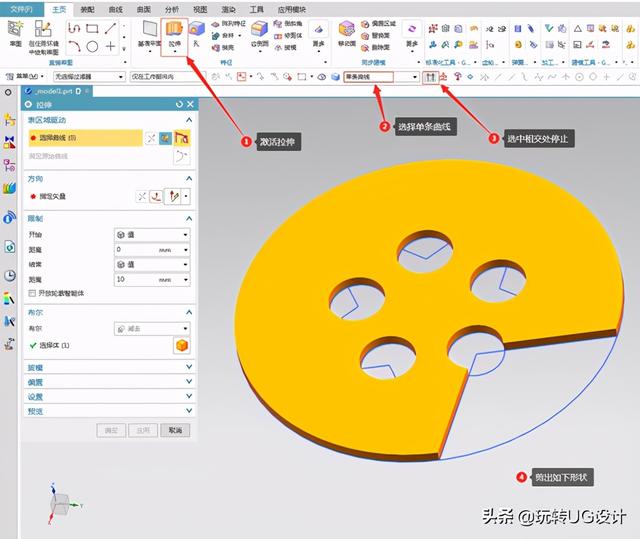

第3步：再次激活拉伸，选择单条曲线，选中相交处停止，求差减出如下形状

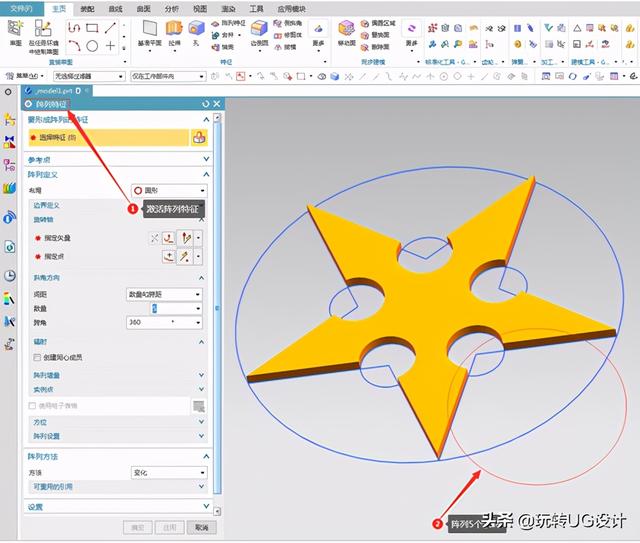

第4步：激活阵列特征，将上一步拉伸切除的特征进行阵列，数量5个跨距360°

第5步：细节特征倒斜角，斜角尺寸可以参考我给的，效果如下图所示：

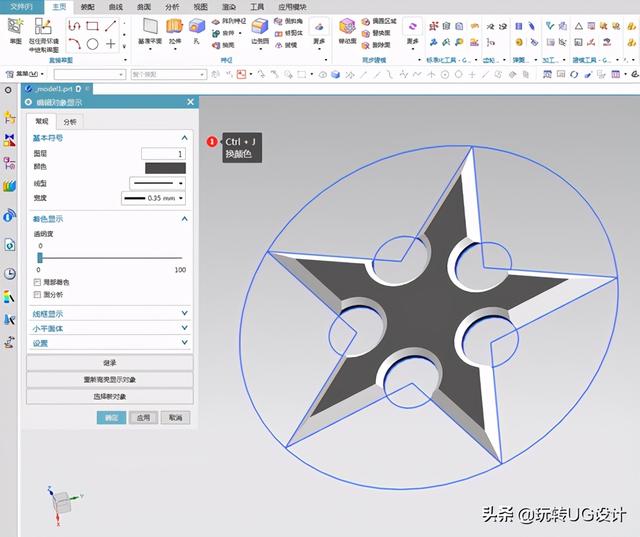

第6步：执行快捷键Ctrl+J，可以改变颜色，根据自己的喜欢换一下颜色

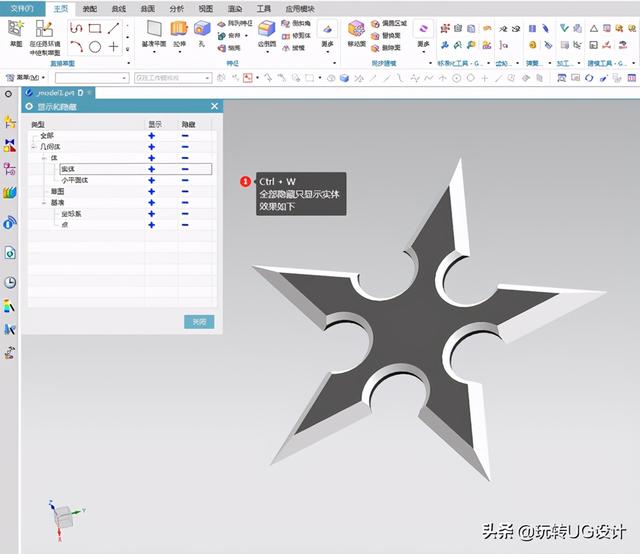

第7步：快捷键Ctrl+W全部隐藏只显示实体，最终效果如下图所示：

好了，今天就分享到这里了，有什么小问题、小技巧需要小编撰写的可以留言哦~
